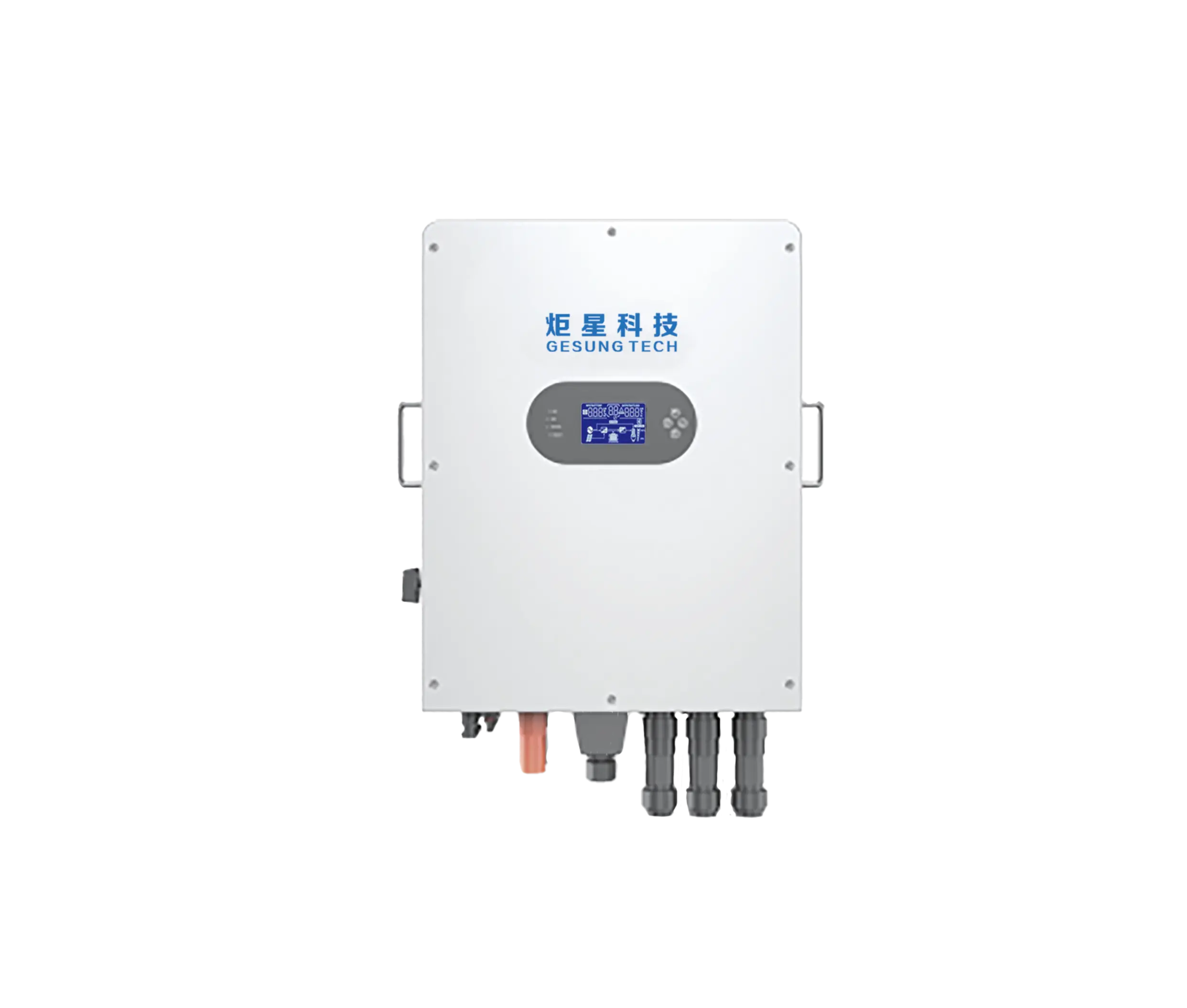

GS-lMX Series
بهترین کیفیت
پشتیبانی 24/7
ارسال سریع
پشتیبانی فنی
| مدل | GS-LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| نوع باتری | باتری سرب-اسید یا لیتیوم | باتری سرب-اسید یا لیتیوم | باتری سرب-اسید یا لیتیوم |
| ولتاژ نامی باتری(V) | 40~60 | 40~60 | 40~60 |
| حداکثر جریان شارژ باتری (A) | 160 | 200 | 240 |
| حداکثر جریان دشارژ باتری (A) | 160 | 200 | 240 |
| منحنی شارژ | شارژ سهمرحلهای / شارژ یکنواخت | شارژ سهمرحلهای / شارژ یکنواخت | شارژ سهمرحلهای / شارژ یکنواخت |
| سنسور دمای خارجی | قابلیت اتصال (با توجه به شرایط یا نیاز) | قابلیت اتصال (با توجه به شرایط یا نیاز) | قابلیت اتصال (با توجه به شرایط یا نیاز) |
| شارژ باتری لیتیوم | سیستم مدیریت باتری (BMS) تطبیقی | سیستم مدیریت باتری (BMS) تطبیقی | سیستم مدیریت باتری (BMS) تطبیقی |
| مدل | GS-LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| حداکثر توان ورودی DC (W) | 10400 | 13000 | 15600 |
| ولتاژ ورودی PV (V) | 550 (160~800) | 550 (160~800) | 550 (160~800) |
| بازه ولتاژ MPPT (V) | 200~650 | 200~650 | 200~650 |
| بازه ولتاژ MPPT در بار کامل (V) | 350~650 | 350~650 | 350~650 |
| ولتاژ شروع به کار (V) | 160 | 160 | 160 |
| حداکثر جریان ورودی DC برای هر مسیر | 13+13 | 26+13 | 26+13 |
| حداکثر جریان اتصال کوتاه DC (A) | 17+17 | 34+17 | 34+17 |
| تعداد MPPT | 2 | 2 | 2 |
| تعداد رشتههای ورودی MPPT در هر مدار | 2+1 | 2+1 | 2+1 |
| مدل | GS-LMX8 | GS-LMX10 | GS-LMX12 | LMX8 |
|---|---|---|---|---|
| توان نامی انتقال AC و توان UPS (W) | 8000 | 10000 | 12000 | |
| حداکثر خروجی فعال AC (W) | 8800 | 11000 | 13200 | |
| توان پیک (حالت خارج از شبکه) | دو برابر توان نامی به مدت 10 ثانیه | دو برابر توان نامی به مدت 10 ثانیه | دو برابر توان نامی به مدت 10 ثانیه | |
| جریان نامی ورودی/خروجی AC (A) | 12.1/11.6 | 15.2/14.5 | 18.2/17.4 | |
| حداکثر جریان ورودی/خروجی AC (A) | 13.4/12.8 | 16.7/15.9 | 20/19.1 | |
| حداکثر نامتعادلی سهفاز | 22.7/21.7 | 18.2/17.4 | 27.3/26.1 | |
| حداکثر جریان AC پیوسته (A) | 45 | 45 | 45 | |
| حداکثر اتصال کوتاه خروجی (A) | 75 | 75 | 75 | |
| ضریب توان | 0.8 (پیشفاز) ~ 0.8 (پسفاز) | 0.8 (پیشفاز) ~ 0.8 (پسفاز) | 0.8 (پیشفاز) ~ 0.8 (پسفاز) | |
| فرکانس و ولتاژ کاری | 50/60 هرتز؛ 220/380Vac، 230/400Vac (سهفاز) | 50/60 هرتز؛ 220/380Vac، 230/400Vac (سهفاز) | 50/60 هرتز؛ 220/380Vac، 230/400Vac (سهفاز) | |
| نوع شبکه | سهفاز، چهار سیمه (4-wire) | سهفاز، چهار سیمه (4-wire) | سهفاز، چهار سیمه (4-wire) | |
| نرخ اعوجاج هارمونیکی جریان (در توان نامی) | کمتر از 3% | کمتر از 3% | کمتر از 3% | |
| مولفه DC شبکه | کمتر از 0.5% | کمتر از 0.5% | کمتر از 0.5% |
| مدل | LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| حداکثر راندمان | %97.6 | %97.6 | %97.6 |
| راندمان وزنی اروپا | %97.0 | %97.0 | %97.0 |
| راندمان MPPT | %99.0 | %99.0 | %99.0 |
| مدل | LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| محافظت امنیتی | حفاظت صاعقه برای ورودیهای فتوولتائیک / حفاظت در برابر شیب / حفاظت معکوس DC | حفاظت صاعقه برای ورودیهای فتوولتائیک / حفاظت در برابر شیب / حفاظت معکوس DC | حفاظت صاعقه برای ورودیهای فتوولتائیک / حفاظت در برابر شیب / حفاظت معکوس DC |
| محافظت در برابر اضافه ولتاژ | حفاظت ثانویه سمت DC، حفاظت ثانویه اندازهگیری AC | حفاظت ثانویه سمت DC، حفاظت ثانویه اندازهگیری AC | حفاظت ثانویه سمت DC، حفاظت ثانویه اندازهگیری AC |
| دستهبندی اضافه ولتاژ | حفاظت ثانویه سمت DC، حفاظت ثالث اندازهگیری AC | حفاظت ثانویه سمت DC، حفاظت ثالث اندازهگیری AC | حفاظت ثانویه سمت DC، حفاظت ثالث اندازهگیری AC |
| مدل | LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| گواهی اتصال به شبکه | IEC61727 / EN50549-1 | IEC61727 / EN50549-1 | IEC61727 / EN50549-1 |
| استانداردهای ایمنی/سازگاری الکترومغناطیسی (EMC) | IEC/EN 61000-6/2/4، IEC/EN 62109-1، IEC/EN 62109-2 | IEC/EN 61000-6/2/4، IEC/EN 62109-1، IEC/EN 62109-2 | IEC/EN 61000-6/2/4، IEC/EN 62109-1، IEC/EN 62109-2 |
| مدل | LMX8 | GS-LMX10 | GS-LMX12 |
|---|---|---|---|
| دمای محیط کارکرد (°C) | 40- تا 60+، کاهش توان در دمای بالاتر از 45+ | 40- تا 60+، کاهش توان در دمای بالاتر از 45+ | 40- تا 60+، کاهش توان در دمای بالاتر از 45+ |
| روش خنکسازی | خنکسازی هوشمند با هوا | خنکسازی هوشمند با هوا | خنکسازی هوشمند با هوا |
| سطح نویز (dB) | کمتر از 50 دسیبل | کمتر از 50 دسیبل | کمتر از 50 دسیبل |
| پورت ارتباطی BMS | RS485، CAN | RS485، CAN | RS485، CAN |
| حالت مانیتورینگ | WiFi، اپلیکیشن | WiFi، اپلیکیشن | WiFi، اپلیکیشن |
| وزن (کیلوگرم) | وزن (کیلوگرم) | وزن (کیلوگرم) | وزن (کیلوگرم) |
| ابعاد (عرض × ارتفاع × ضخامت، میلیمتر) | 446 × 576 × 255 | 446 × 576 × 255 | 446 × 576 × 255 |
| درجه حفاظت | IP65 | IP65 | IP65 |
| نحوه نصب | دیواری | دیواری | دیواری |
موج سینوسی خالص | عملکرد پایدار | پشتیبانی از موازیسازی | باتری ولتاژ بالا | قابلیت تنظیم | اتصال WiFi
اینورترهای هیبریدی سهفاز سری GS-lMX با هدف ارائهی راهکاری مدرن و قدرتمند برای مدیریت و ذخیرهسازی انرژی در مقیاس صنعتی طراحی شدهاند. این محصولات با ترکیب فناوریهای پیشرفته و انعطافپذیری بالا، هم برای اتصال به شبکه و هم برای کارکرد مستقل (Off-Grid) ایدهآل هستند.
سازگاری با سیستمهای خورشیدی موجود: پشتیبانی از AC Coupling و ارتقای آسان سامانههای قدیمی بدون نیاز به تغییرات اساسی.
کارکرد همزمان متصل و مستقل از شبکه: پشتیبانی از نصب حداکثر ۱۰ واحد به صورت موازی، همراه با قابلیت موازیسازی چندین باتری.
سازگاری مستقیم با ژنراتور دیزلی: بدون نیاز به مبدل خارجی، قابلیت استفاده فوری.
برنامهریزی زمانی هوشمند: امکان تعریف ۶ بازه زمانی مستقل برای شارژ و دشارژ باتری، با هدف مدیریت دقیق مصرف و ذخیرهسازی انرژی.
باتری با کیفیت بالا و راندمان ممتاز: عملکرد پایدار در شرایط کاری طولانیمدت، با جریان شارژ/دشارژ تا ۵۰ آمپر.
توان نامتعادل ۱۰۰٪ در هر فاز: تضمین کارکرد بدون مشکل حتی در بارگذاری نامتوازن بین فازها.
مراکز داده و اتاقهای سرور
صنایع و واحدهای تولیدی
مدارس و مراکز آموزشی
ایستگاههای مخابراتی (Base Station)
فرودگاهها
دفاتر اداری
PV1+ – ترمینال مثبت ورودی پنل خورشیدی ۱
PV1- – ترمینال منفی ورودی پنل خورشیدی ۱
PV2+ – ترمینال مثبت ورودی پنل خورشیدی ۲
PV2- – ترمینال منفی ورودی پنل خورشیدی ۲
BAT+ – ترمینال مثبت باتری
BAT- – ترمینال منفی باتری
GRID – اتصال به شبکه برق سراسری
LOAD – خروجی بار مصرفی
GEN – ورودی ژنراتور
WIFI – ماژول ارتباط بیسیم
اینورترهای سری GS-lMX با ترکیب راندمان بالا، قابلیتهای هوشمند و مقاومت در برابر شرایط کاری سنگین، راهکاری ایدهآل برای ذخیرهسازی و مدیریت انرژی سبز در مقیاس صنعتی محسوب میشوند.
